CBS312
恒温加热接合系统
恒温加热接合系统
功能及特点：

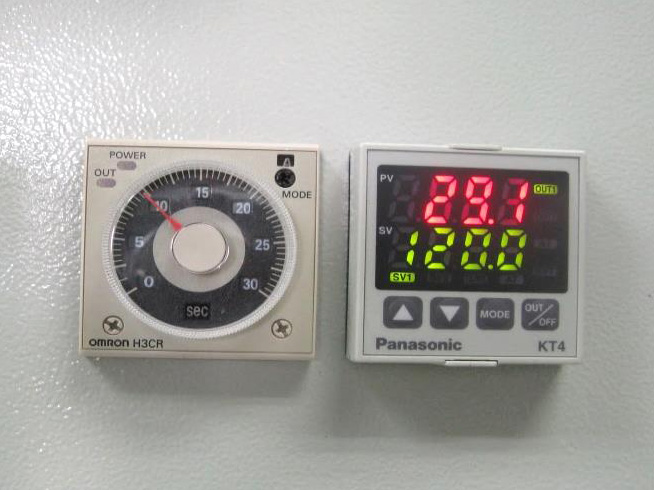

| • 采用松下温控表，确保高精度恒温加热，温度精确稳定。• 奥姆龙定时器调较容易,重复性高。• 压接之温度、时间及压力均可由用户设定。• 前置CCD镜头及照明通用于HSC-PCB 及LCD-PCB对位。

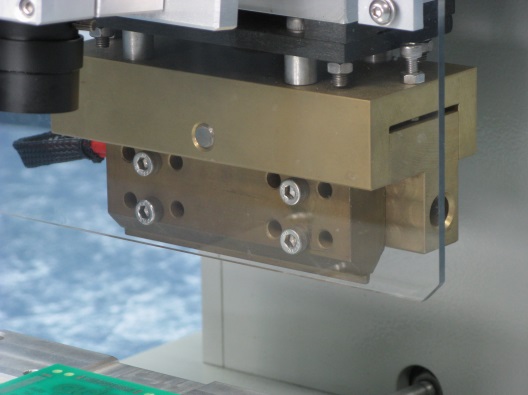

• 可调浮动压头结构，确保压接温度及受压平均。 |
|||
 |
 |
 |
|
| CBS312 技 术 规 格 | |||
|---|---|---|---|
| 系统规格 | |||
| 外型尺寸 | 255 (L) x 480(D) x 352(H) mm | ||
| 重量(不含夹具) | 21 Kg | ||
| 电源现格 | 220 V ~ 50/60Hz | ||
| 供应气压 | 0.4 – 0.6 MPa | ||
| 夹具高度 | 最高50mm | ||
| 夹具尺寸 | 150 x 150 mm | ||

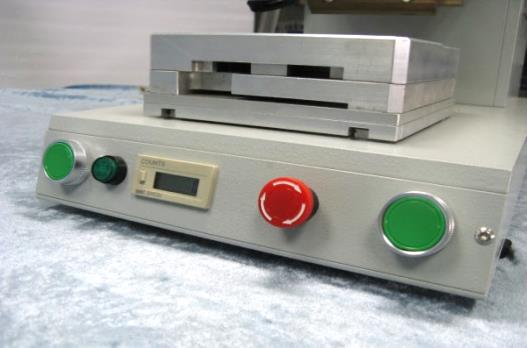

| 起动方式 | 双手安全掣 | ||
| 滑台行程 | 100mm | ||
| 真空装置 | 1 Set 组 | ||
| 压头规格 | |||
| 出力范圉 | 50N – 600N | ||
| 驱动方式 | 气动 | ||
| 压头行程 | 30mm | ||
| 压头长度 | Maximum最大100mm | ||
| 恒温加热控制规格 | |||
| 加热方式 | 发热管加热 (PID control控制) | ||
| 温度设定 | 30 – 400℃(每0.1度递增) | ||
| 时间设定 | 1 – 60 sec. (Dial knob 旋钮调较) | ||
| 温控精度 | ±2℃ | ||
| 探热针类型 | K type 型 | ||
产品目录下载CBS312-Ado.zip
