SDM236由马达带动，最适合中至大批量LED灯条铝基板分板
3对上下圆刀，分3次不同深度切割，减低切割应力
将PCB贴紧已调较好之基准位，轻轻推动PCB板，即可完成分板，整个分板过程简单快捷
产品简介规格手册文件视频选配配件

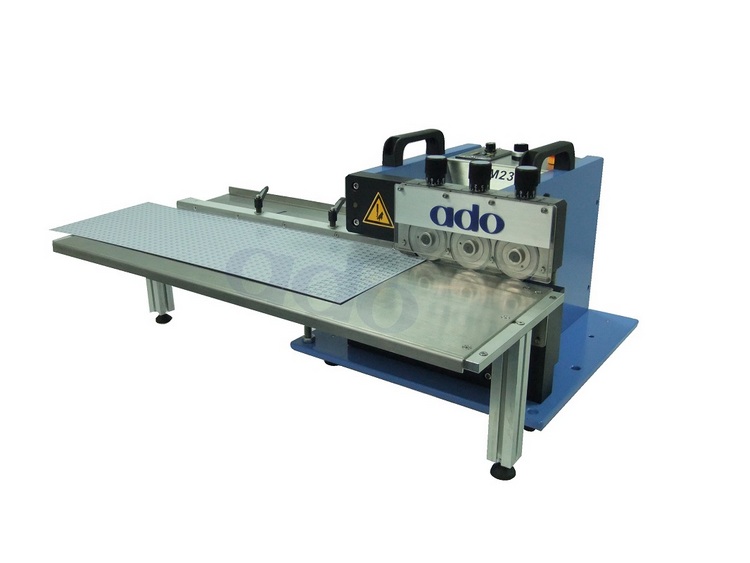

SDM236 LED 灯条分板机
功能及特点：
|
• PCB板分割由马达带动之上圆刀及下圆刀完成，避免毛刺、尘埃等产生。 • 6组刀具，分为三次切割，降低每次切割量，使分板过程平稳，即使V槽浅的基板，也不会跳板。 • 6组刀具，分为三次切割，降低每次切割量，大大减少了分板应力 • 6组刀具，分为三次切割，降低每次切割量，增加刀具使用寿命 • 3组刀具独立调节，可精准设置切割量 • 分板速度由调速旋扭任意设定。 |
|||
 |
 |
 |
|
| SDM223 技 术 规 格 | ||||
|---|---|---|---|---|
| 灯条分板机 | ||||
 |
PCB 厚度: 0.8 to 1.6mm (鋁); 0.8 to 3.0mm (FR4) V型槽规格: • V型槽深度A: A: ≥ 0.3 mm (鋁); ≥ 0.8 mm (FR4) • 余下PCB厚度B: 1.0 mm max (铝); 1.4 mm max (FR4) • 零件与V型槽最小距离C ≧ 2 mm * • V槽角度 θ ≧ 30° (一般) * • 零件最高高度D ≧ 15 mm |
|||
| 外型尺寸 | 400(L)x400(D)x327(H) mm | |||
| 重量 | 40 Kg | |||
| 最大分割长度 | 无限 mm | |||
| 分割 | DC马达驱动 | |||
| 分割速度 | 0~500 mm/sec | |||
| 电源供应 | 220V~50Hz /110V~60Hz (Preset) | |||
